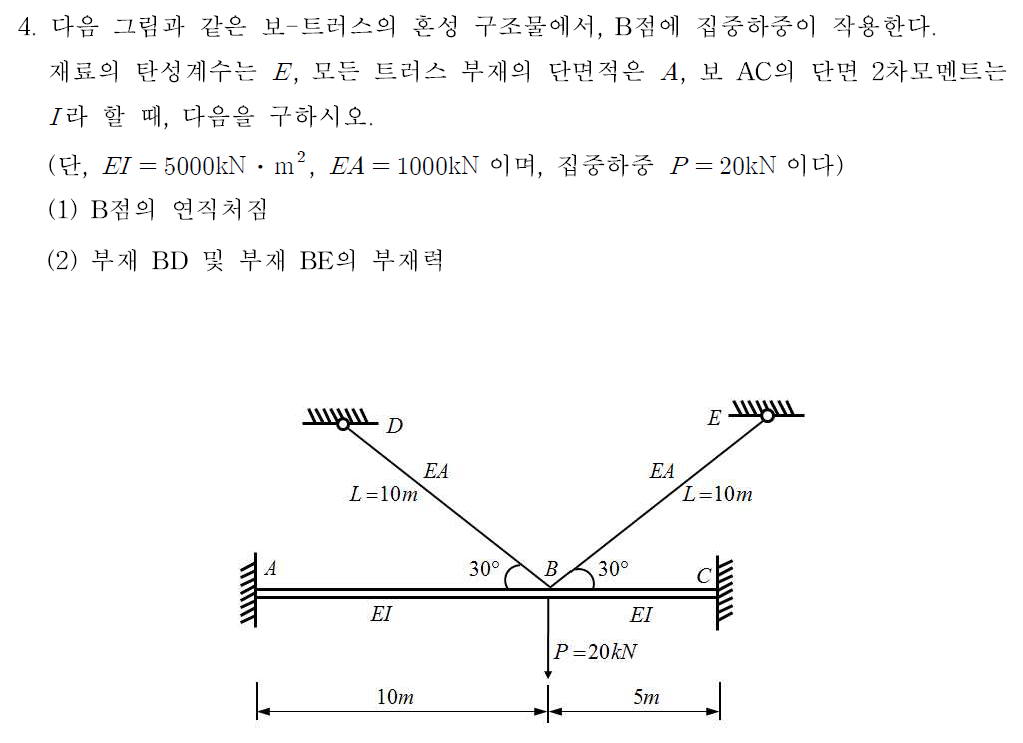

<보-트러스 혼성 구조물에서 집중하중에 의한 처짐 및 부재력 구하기>

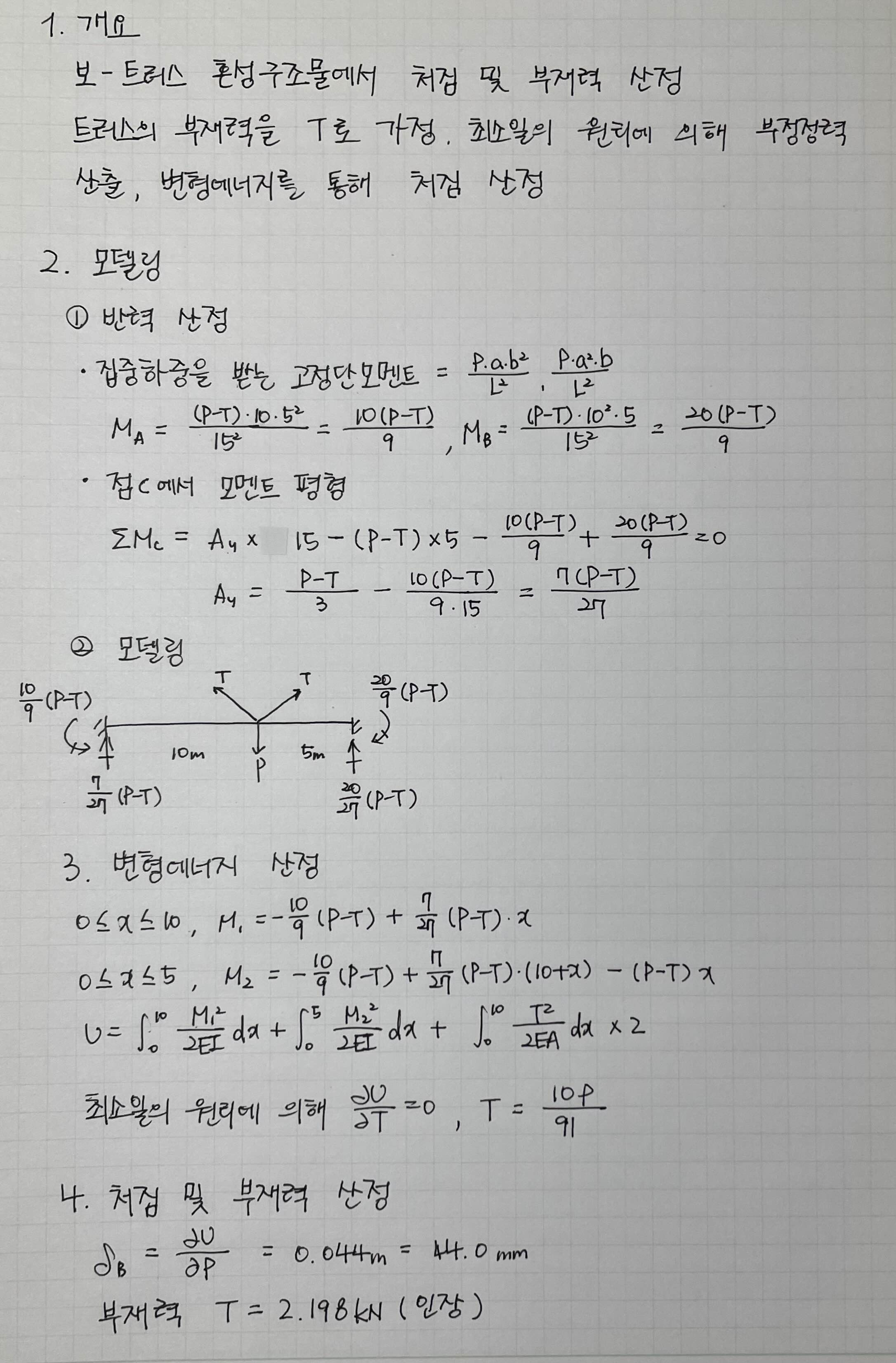

매트릭스법으로 푸는게 간단한거 같지만, 에너지법으로도 해도 2구간만 계산하면 되기에 풀어보았습니다.
처음에는 오답이 나와서 검토해보니, 지점의 반력 구할 때 실수를 했습니다.
