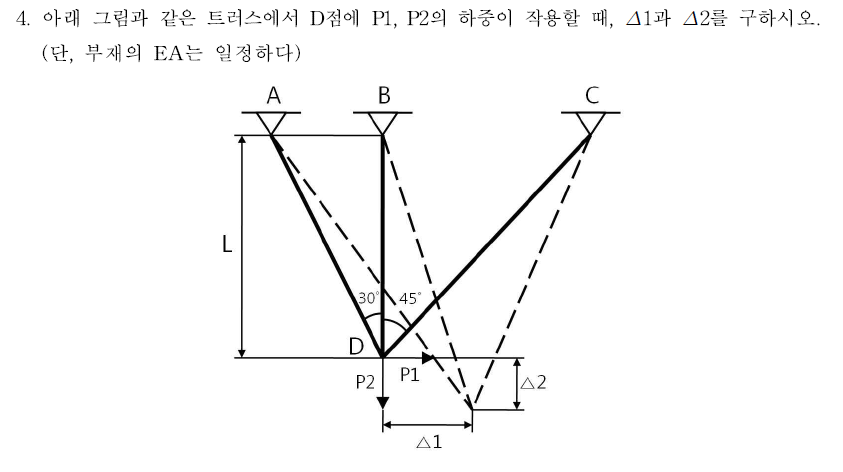

<부정정트러스에 하중이 작용할 때 변위 구하기>

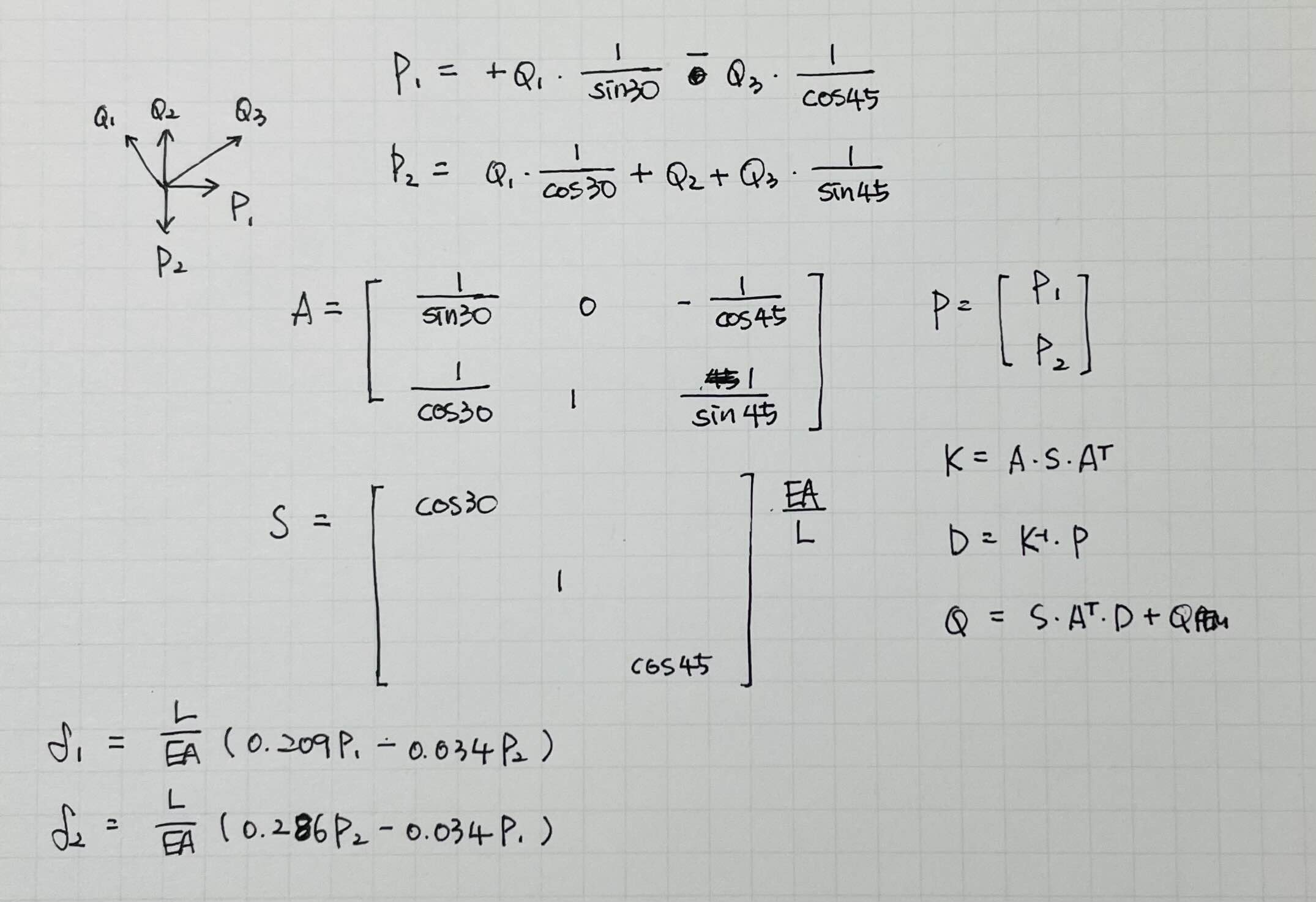

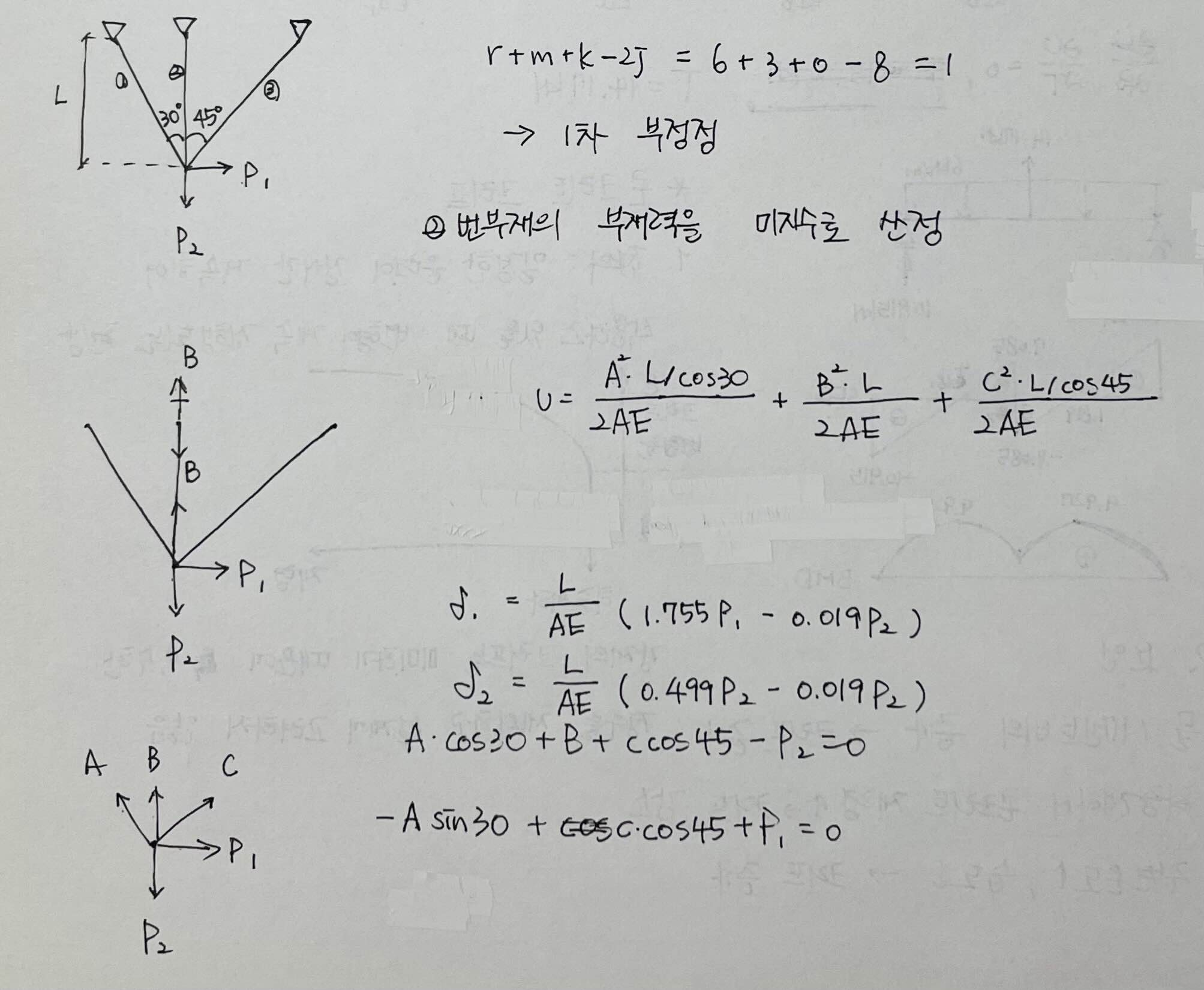

왼쪽부터 부재 1,2,3으로 가정할 때 2번 부재의 부재력을 부정정력으로 가정하고, 에너지법으로 풀었는데 답이 좀 이상하게 나오는거 같은 느낌이기도 해서 매트릭스법으로 다시 풀어봤더니 답이 서로 다르게 나옵니다...
다시 한번 검토해 봐도 어디가 틀렸는지 찾지 못하겠으니... 흠.
댓글로 답을 좀 알려주시면 감사하겠습니다.
