토목구조기술사 91회 4교시 6번(91-4-6) - 중앙지점이 이격 돼 있는 부정정보의 모멘트 산정

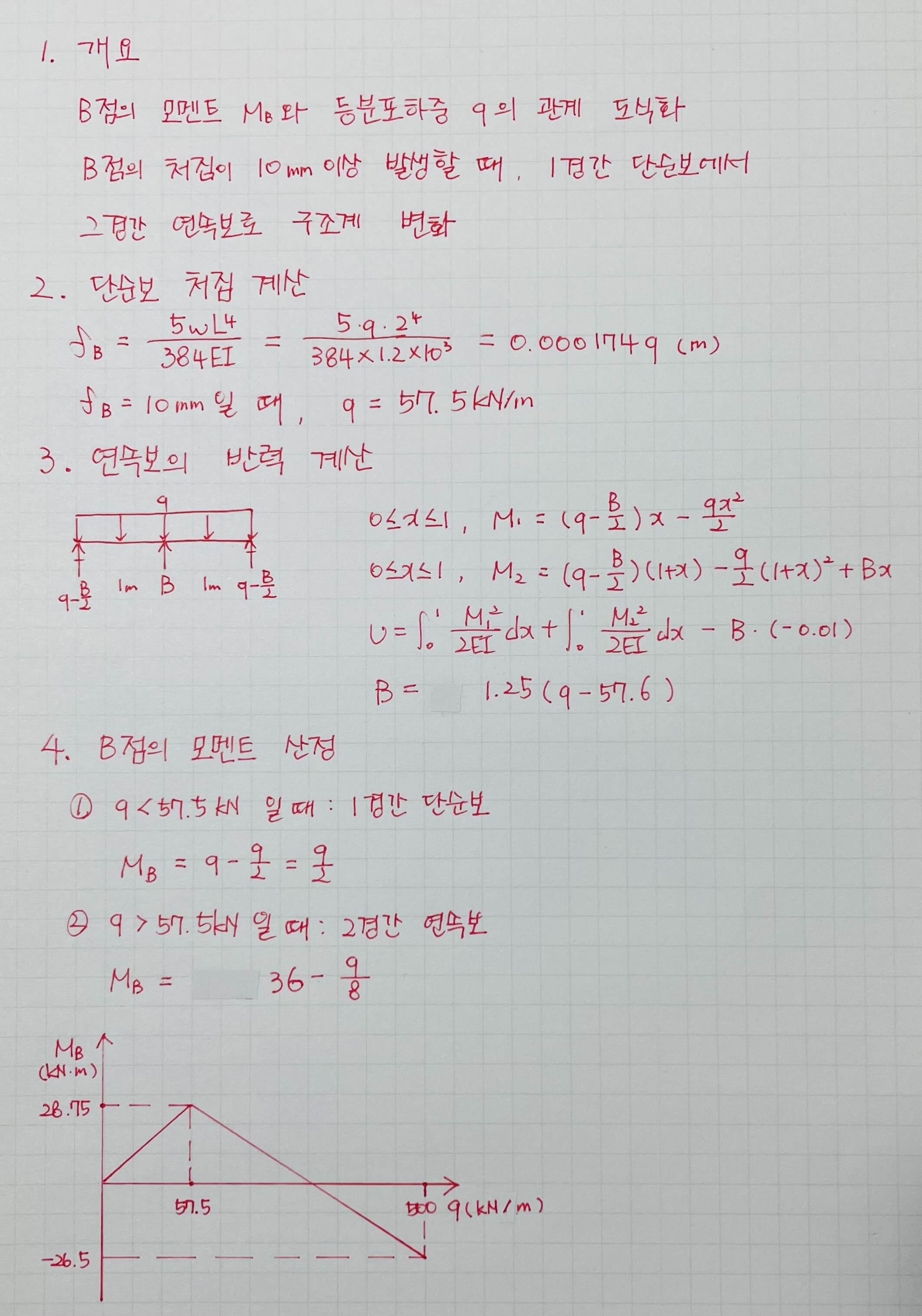

<중앙지점에서 받침이격이 발생한 2경간 연속보의 모멘트와 하중의 상관관계 구하는 문제>

B지점에서 10mm 처짐이 발생하기 전에는 1경간 단순보의 구조계 형태이며, B지점에서 처짐이 10mm 이상 발생 시 2경간 연속보 구조계로 변화하는 것으로 보고 풀이하였습니다.
모멘트 값 산정 등은 에너지법을 이용하여 풀이하였습니다.
제 풀이가 맞는지는 저도 확실치 않으니, 댓글로 의견 남겨주시면 감사하겠습니다.
