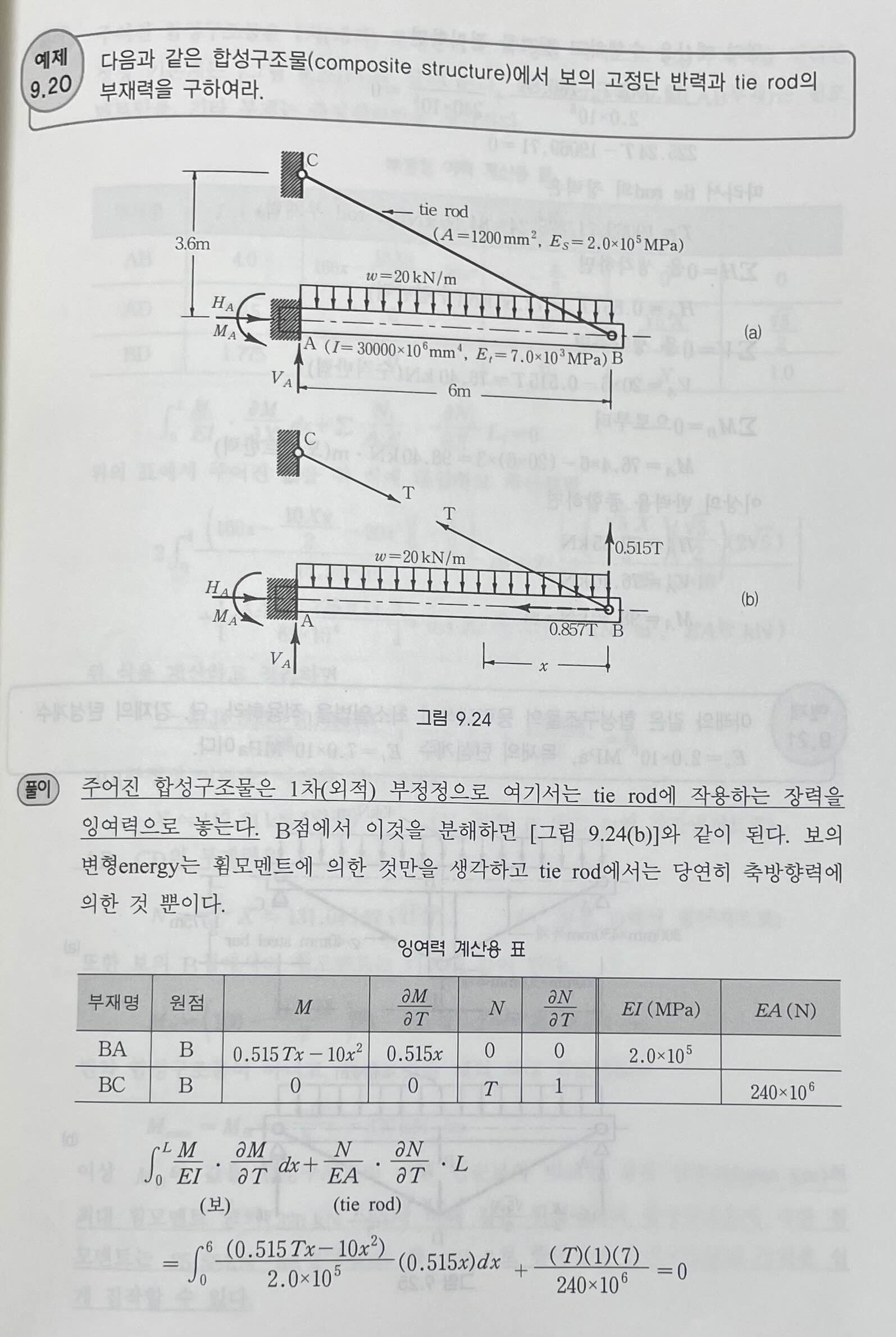

케이블로 지지된 캔틸레버보의 부재력과 반력을 구하는 문제입니다. 에너지법을 풀이했을 때 답이 달라서 풀이를 비교해 봤더니 책의 문제 풀이가 잘못된거 같습니다. 단위 환산을 N, mm 단위 기준에 맞춰 한거 같은데 부재력을 적분해서 에너지를 구할 때 부재길이를 m 단위로 적용했습니다. EI값도 잘못 되었습니다.
제가 한 풀이로 타이의 인장력은 66.2kN이 나왔습니다.
